套筒灌漿料
套筒灌漿料
一.簡介
套筒灌漿料系以無機材料為主,復(fù)合了硫鋁酸鹽水泥或硅酸鹽水泥、普通硅酸鹽水泥及高強度細骨料混凝土外加劑等多種功能性組分配置而成的水泥基灌漿料。具有低粘度、微膨脹、高強、高粘結(jié)、流動性保持能力強、耐久性好、耐疲勞性能優(yōu)等特性,專門用于鋼筋連接套筒灌漿、設(shè)備和鋼結(jié)構(gòu)基礎(chǔ)灌漿以及結(jié)構(gòu)混凝土的修補。產(chǎn)品嚴格執(zhí)行國際標準和國內(nèi)新標準設(shè)計及生產(chǎn),符合JG/T 408-2013的技術(shù)要求,性能優(yōu)異。
二.產(chǎn)品特點
1.低粘度:易攪拌,可灌性較好,能完全填充各種密閉、復(fù)雜空間。
2.微膨脹:分階段、全過程補償灌漿料的收縮,體積變形表現(xiàn)為微膨脹。
3.高粘結(jié):與鋼筋粘結(jié)性能好,用于鋼筋套筒灌漿時,連接接頭的抗拉強度大于連接鋼筋的抗拉強度標準值,破壞時斷于鋼筋。
4.無腐蝕性:無毒,對鋼筋無銹蝕作用。

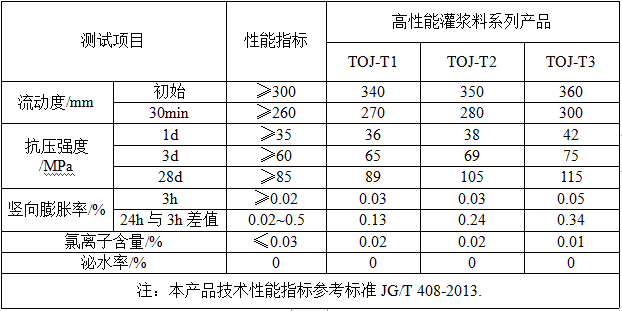

三.技術(shù)參數(shù)
四.使用方法及注意事項
1.配合比:用水量按照干料重量的12%~14%(建議13%)計算,漿體1m3灌漿料的用量約為2t。
2.攪拌:建議采用專用灌漿機械施工,且工人應(yīng)進行培訓(xùn)合格后方可上崗。加入灌漿料,先加入70~80%的水量進行攪拌,3~4min混合均勻后,加入剩下的20~30%水量,攪拌1~2min,總攪拌時間一般控制在5~7min。
3.靜置排氣:攪拌結(jié)束后靜置排氣2min后可以進行注漿操作。
4.灌漿:攪拌地點應(yīng)盡量靠近灌漿地點,從攪拌到灌注結(jié)束時間不宜超過1h。一旦注漿開始,必須連續(xù)進行,不能間斷,并盡可能縮短灌漿時間;攪拌均勻的灌漿料應(yīng)沿一個方向注入灌漿區(qū)域。
5.養(yǎng)護:終凝前完成對暴露空氣中的灌漿層表面的二次壓光,并在終凝后進行灑水保濕養(yǎng)護,養(yǎng)護時間比少于7d。
五.包裝與貯存
1.包裝:產(chǎn)品采用閥口袋包裝,具有一定的防潮能力,每袋凈重25kg,裝卸、運輸便利。
2.貯存:產(chǎn)品應(yīng)儲存于通風(fēng)、干燥、陰涼處,儲存溫度不得超過35℃,避免暴曬、雨淋,注意防水防潮,未開封的保質(zhì)期為生產(chǎn)后6個月,產(chǎn)品在符合標準的條件下貯存180天后,需按照出廠檢驗標準進行重新檢驗,符合標準檢驗合格后方可使用。
六.安全事項
為了您的安全,請在搬運和使用過程中佩戴防護手套和防護眼鏡,避免直接接觸皮膚。如不慎入眼,請立即用大量清水沖洗,如仍有不適請盡快就醫(yī)。
七.技術(shù)與服務(wù)特色
弘馬新材料長期致力于混凝土外加劑的研制與應(yīng)用,以顧問式服務(wù)為特色,通過嚴謹?shù)膽B(tài)度與完善的售后體系,為全球混凝土生產(chǎn)與工程應(yīng)用企業(yè)提供系統(tǒng)的混凝土技術(shù)解決方案。該產(chǎn)品技術(shù)使用說明書是鑒于我公司生產(chǎn)的高性能灌漿料的正常儲存及使用時的指導(dǎo)和經(jīng)驗;在實際應(yīng)用中,需根據(jù)混凝土配比、施工要求及現(xiàn)場環(huán)境等,經(jīng)試驗確定或經(jīng)我司技術(shù)人員指導(dǎo)下確定具體使用方法。
